Структурное остекление прячет рамы: стекло держится на несущем каркасе через структурный герметик, и снаружи видны только узкие швы. Разберём, чем оно отличается от рамного и полуструктурного, какие нагрузки несут герметики и крепёж, какое стекло ставят на фасад и что требует внимания при монтаже и сервисе.
Коротко: при структурном остеклении стекло приклеено к стойкам и ригелям структурным герметиком, поэтому снаружи видны лишь узкие швы между стёклами; при полуструктурном часть креплений остаётся видимой. Несущие узлы — герметик и точечный крепёж — воспринимают вес стекла и ветровую нагрузку, поэтому их расчёт критичен для высотных фасадов. Стекло берут закалённое и/или триплекс с учётом прочности, безопасности и теплотехники.
Структурное остекление
В структурном остеклении стекло приклеено к несущему каркасу (стойкам/ригелям) структурным герметиком, и снаружи видны лишь узкие швы между стёклами; промежуточный вариант — полуструктурное остекление с частью видимых креплений.
Идея в том, что несущий каркас спрятан за стеклом, а видна только зеркальная или тонированная плоскость фасада с тонкими швами. Это даёт цельный, «монолитный» облик здания, недостижимый при рамном остеклении, где каждое стекло обрамлено профилем.
Полуструктурное остекление — промежуточный вариант: часть креплений остаётся снаружи, обычно видны горизонтальные или вертикальные элементы. Оно проще в монтаже и дешевле, но уступает структурному в цельности фасада.
Системы остекления фасадов
В стоечно-ригельных системах различают рамное, полуструктурное и структурное остекление; помимо них — спайдерное (точечный крепёж), вантовые и бескаркасные системы.
Стоечно-ригельная система — каркас из вертикальных стоек и горизонтальных ригелей, на который опирается стекло. В зависимости от способа крепления заполнения получают рамное, полуструктурное или структурное остекление — от самого заметного профиля к почти скрытому.
Помимо каркасных схем есть бескаркасные: спайдерное остекление держит стекло на точечном крепеже (спайдерах), вантовые системы натягивают стекло на тросах, бескаркасные решения обходятся без несущей рамы. Выбор зависит от архитектуры, пролётов и нагрузок.
Несущая способность
Вес стекла и ветровую нагрузку здесь несут герметики и точечный крепёж (по СП 20.13330.2016); расчёт узлов критичен для высотных фасадов.

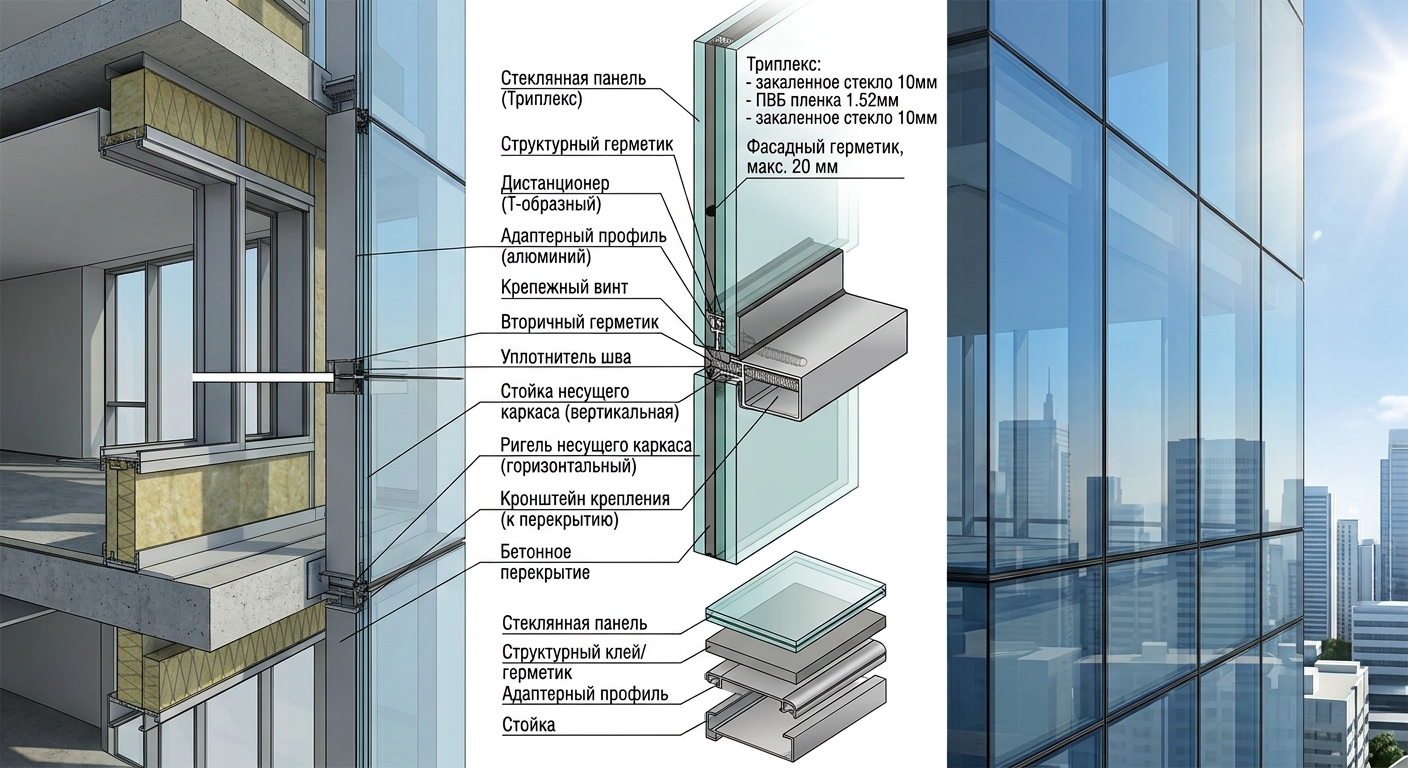

В структурном остеклении нагрузку несут не рамы, а структурный герметик и точечный крепёж: они держат вес стекла и передают на каркас ветровое давление и отсос. Поэтому прочность и сцепление герметика со стеклом и металлом — расчётные величины, а не дело вкуса.
Чем выше здание, тем сильнее ветер и тем критичнее расчёт узлов: на верхних этажах ветровой отсос пытается оторвать стекло. Поэтому для высотных фасадов несущую способность просчитывают по нормам и проверяют на каждом уровне, а не берут «как обычно».
Стекло для фасада
На фасад ставят закалённое и/или многослойное (триплекс) стекло; для фасадов важны прочность, безопасность и теплотехника (ГОСТ Р 54858-2011 — метод приведённого сопротивления теплопередаче).
Фасадное стекло должно быть одновременно прочным, безопасным и тёплым. Закалённое стекло несёт ветровую нагрузку и при разрушении даёт мелкие безопасные осколки, а триплекс удерживает их на плёнке — это важно для остекления над проходами и входами.
Теплотехнику фасада оценивают по приведённому сопротивлению теплопередаче, и для отапливаемых зданий подбирают энергосберегающие стеклопакеты с низкоэмиссионным покрытием и инертным газом. Так фасад не только выглядит, но и удерживает тепло и снижает эксплуатационные затраты.
Особенности монтажа и обслуживания
Такой фасад требует точного монтажа, качественных герметиков, учёта температурных расширений и ветрового отсоса; обслуживание сводится в основном к контролю швов.
Структурный герметик работает под нагрузкой годами, поэтому качество шва — сцепление, толщина, отсутствие пустот — критично с первого дня. Монтаж ведут по чертежам с заданными зазорами, чтобы каркас и стекло могли смещаться при температурных расширениях без напряжения.
В эксплуатации фасад осматривают и обслуживают: проверяют состояние швов, герметиков и крепежа, вовремя восстанавливают нарушенные уплотнения. Регулярный контроль продлевает срок службы и предотвращает протечки и отрыв стекла на большой высоте.
| Параметр | Закалённое стекло | Триплекс |
|---|---|---|
| Прочность на изгиб | Высокая | Высокая, с удержанием осколков |
| Поведение при повреждении | Мелкие фрагменты с тупыми гранями | Осколки остаются на плёнке |
| Возможность доработки после термообработки | Нет | Нет |
| Применение | Перегородки, ограждения, двери | Ограждения, ступени, навесы |
По теме также полезны разделы: Изделия из закалённого стекла на заказ, Производство и поставка изделий из стекла, Монтаж и установка стеклянных изделий. Подробнее — на сайте Стекло системы.
Часто задаваемые вопросы
Что такое структурное остекление?
Это способ остекления, при котором стекло приклеено к несущему каркасу (стойкам и ригелям) структурным герметиком, и снаружи видны только узкие швы между стёклами. В отличие от рамного, здесь нет видимого обрамления каждого стекла — фасад выглядит цельным.
Чем структурное остекление отличается от полуструктурного?
При структурном все крепления скрыты и видны лишь швы, при полуструктурном часть креплений остаётся снаружи. Полуструктурное проще в монтаже и дешевле, но уступает структурному в цельности облика фасада.
Что несёт нагрузку в структурном остеклении?
Нагрузку несут структурный герметик и точечный крепёж: они держат вес стекла и передают на каркас ветровое давление и отсос. Поэтому прочность и сцепление герметика — расчётные величины, особенно критичные для высотных фасадов.
Какое стекло ставят на фасад?
Закалённое и/или триплекс: закалённое несёт ветровую нагрузку и при разрушении даёт безопасные осколки, триплекс удерживает их на плёнке. Для отапливаемых зданий подбирают энергосберегающие стеклопакеты с учётом приведённого сопротивления теплопередаче.
Нужно ли обслуживать структурный фасад?
Да. Герметик и швы работают под нагрузкой годами, поэтому фасад осматривают, проверяют состояние швов и крепежа и вовремя восстанавливают уплотнения. Регулярный контроль продлевает срок службы и предотвращает протечки и отрыв стекла.
Вывод
Структурное остекление фасада — это цельный облик без видимых рам, который держится на расчётной связке герметика, крепежа и стекла. Корректный проект соединяет архитектуру, прочность и эксплуатацию.
- Системы. Стоечно-ригельные (рамное, полуструктурное, структурное), а также спайдерное, вантовые и бескаркасные.
- Несущие узлы. Герметик и точечный крепёж воспринимают вес стекла и ветер; расчёт критичен для высотных фасадов.
- Стекло. Закалённое и/или триплекс с учётом прочности, безопасности и теплотехники.
- Монтаж и сервис. Точные зазоры, качественные герметики и регулярный контроль швов продлевают срок службы.
