Стеклянный козырёк над входом — это не просто функциональный элемент фасада, а настоящая визитная карточка здания. Он защищает от дождя, снега и солнца, при этом не утяжеляя визуальное восприятие архитектуры. Однако выбор между консольной конструкцией и козырьком на стойках способен поставить в тупик даже опытного застройщика.
В этой статье мы детально разберём оба варианта: сравним их по ключевым параметрам, разберём особенности монтажа, нормативные требования и ориентировочные цены. К концу материала вы будете точно знать, какой тип козырька подходит именно для вашего проекта.
ЧТО ТАКОЕ КОНСОЛЬНЫЙ СТЕКЛЯННЫЙ КОЗЫРЁК

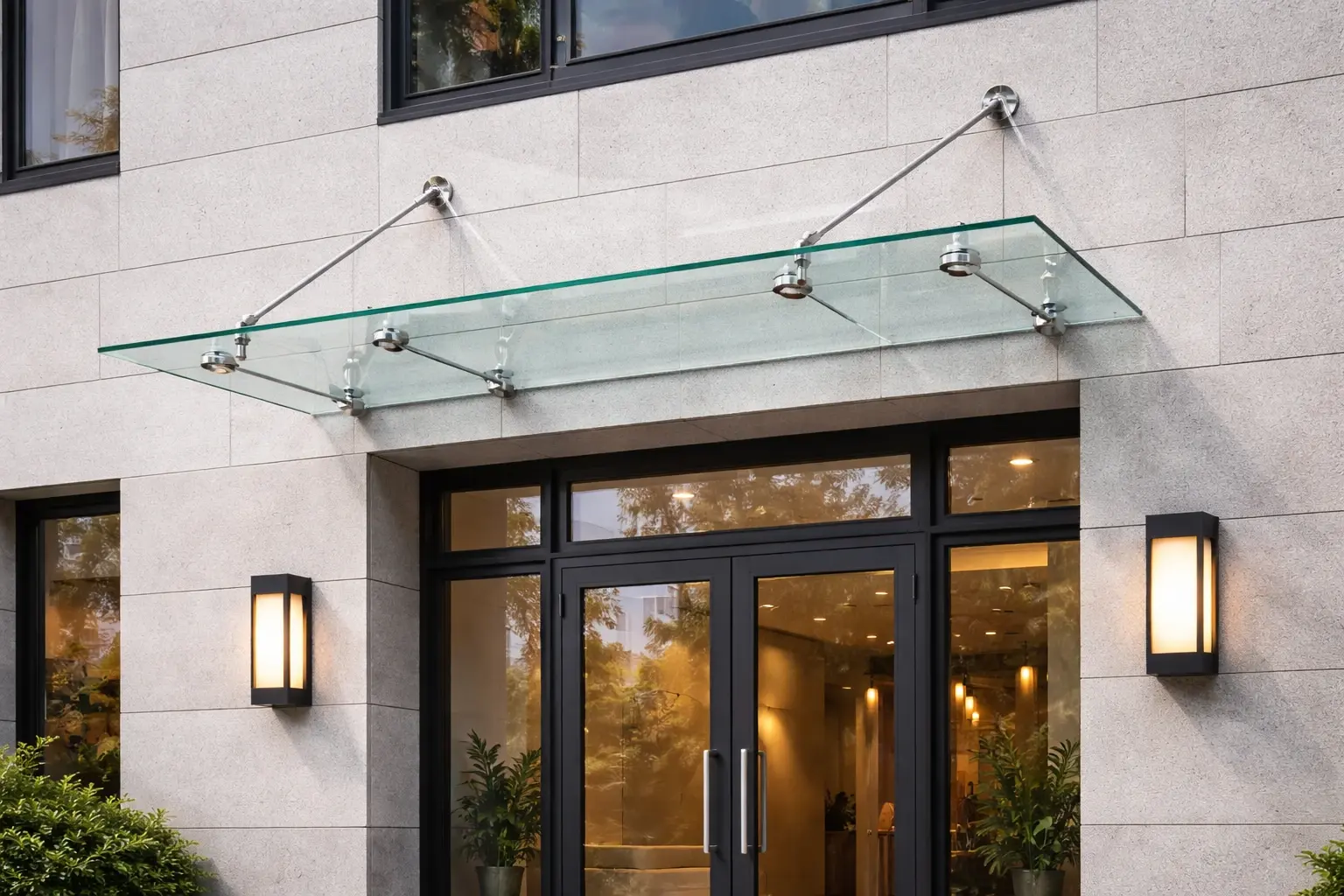

Консольный козырёк — это конструкция, которая крепится к стене здания только с одной стороны. Опора на землю отсутствует, а вся нагрузка распределяется через специальные консольные элементы, зафиксированные в несущей стене. Именно этот тип крепления создаёт характерный «парящий» эффект, высоко ценимый в современной архитектуре.
Принцип работы консольной системы
В основе консольного козырька лежит принцип рычага: стекло и каркас работают как консоль, закреплённая в одной точке. Нагрузка от снега, ветра и собственного веса передаётся через консольные кронштейны на стену здания. Именно поэтому критически важно, чтобы стена имела достаточную несущую способность.
Материалы для консольных козырьков
Для изготовления консольных козырьков применяется исключительно прочное стекло:
- Закалённое стекло толщиной от 8 до 12 мм — устойчиво к термическим нагрузкам и механическим ударам
- Триплекс (многослойное стекло) — два слоя закалённого стекла, склеенных полимерной плёнкой, не разлетается на осколки при разрушении
- Триплекс 6.6.2 или 8.8.2 — наиболее распространённые варианты для козырьков, где цифры обозначают толщину каждого слоя стекла в мм
Крепёжная фурнитура изготавливается из нержавеющей стали или анодированного алюминия, устойчивых к коррозии.
Предельные нагрузки консольных конструкций
Согласно техническим нормативам и практическим испытаниям:
ПараметрЗначение
Рабочая нагрузка на одну точку крепления
до 420 кг (4200 Ньютон)
Максимальная снеговая нагрузка (Москва)
214 кгс/м² (с коэффициентом запаса 1,4)
Выдерживаемая нагрузка качественных систем
до 545 кгс/м²
Пример: стекло размером 2000×1200 мм при толщине 19 мм весит около 100 кг, поэтому для консольного козырька таких размеров требуется мощная система крепления.
ЧТО ТАКОЕ СТЕКЛЯННЫЙ КОЗЫРЁК НА СТОЙКАХ
Козырёк на стойках (опорный козырёк) — это конструкция, где стеклянное полотно поддерживается одной или несколькими вертикальными опорами, закреплёнными на земле или фундаменте. Такой тип позволяет перекрывать значительно большие площади без критического увеличения нагрузки на фасад.
Конструктивные особенности
Опорные стойки могут быть выполнены из:
- Нержавеющей стали — классический вариант для премиальных проектов
- Анодированного алюминия — лёгкий и долговечный материал
- Закалённого стекла — для создания полностью прозрачной конструкции в стиле «инвизибл»
Количество стоек зависит от ширины и глубины козырька. Для небольших козырьков (до 1,5 м вылета) достаточно двух передних стоек, для больших конструкций может потребоваться 4 и более опор.
Разновидности опорных систем
Стоечно-ригельная система — стойки соединены горизонтальной балкой (ригелем), к которой крепится стекло. Это классический и надёжный вариант.
Вантовая система — вместо массивных стоек используются тонкие тросы (ванты), удерживающие козырёк. Визуально конструкция получается ещё более лёгкой, при этом способна выдерживать значительные нагрузки. Ванты обычно крепятся к стене здания и к земле или специальным анкерам.
ПОДРОБНОЕ СРАВНЕНИЕ: КОНСОЛЬНЫЙ & НА СТОЙКАХ
1. Максимальные размеры и площадь покрытия
Консольный козырёк:
- Максимальный вылет: обычно до 1,5–2 м
- Ширина: ограничена только длине фасада
- Рекомендуемая площадь: до 6–8 м² для стандартных решений
- При увеличении размеров резко растёт нагрузка на стену и изгибающий момент
Козырёк на стойках:
- Максимальный вылет: до 3–4 м и более
- Ширина: ограничена только архитектурным замыслом
- Может перекрывать террасы, веранды, панорамные входные группы
- Площадь ограничена в основном эстетическими, а не техническими соображениями
2. Нагрузка на конструкцию здания
Консольный козырёк:
- Вся нагрузка передаётся на стену через анкерные крепления
- Требуется оценка несущей способности стены
- Не подходит для старых зданий с ослабленными стенами
- Для стен толщиной менее 300 мм требуется дополнительное усиление
Козырёк на стойках:
- Нагрузка распределяется между стеной (частично) и грунтом/фундаментом
- Минимальное воздействие на фасад
- Требуется устройство фундамента или анкеровки в бетонное основание
- Подходит практически для любых зданий
3. Ветровые и снеговые нагрузки
Консольный козырёк:
- Более уязвим к ветровым нагрузкам из-за отсутствия боковых связей
- Требует тщательного расчёта на срыв ветром
- В регионах с высокой снеговой нагрузкой ограничивается площадь остекления
Козырёк на стойках:
- Устойчивее к ветровым нагрузкам благодаря распределению усилий
- Может комплектоваться ветровыми связями
- Способен выдерживать снеговую нагрузку до 400–545 кг/м²
4. Эстетика и визуальное восприятие
Консольный козырёк:
- Создаёт ощущение лёгкости и «парящей» конструкции
- Минимум визуальных элементов — только стекло и точечные крепления
- Идеален для минималистичных фасадов
- Не занимает пространство перед входом
Козырёк на стойках:
- Более массивный внешний вид, но не менее элегантный
- Возможность создания полностью стеклянных колонн
- Вантовая система даёт эффект невесомости при обзоре снизу
- Стойки могут использоваться для интеграции освещения
5. Стоимость конструкции
Консольный козырёк:
Козырёк на стойках:
Примеры готовых комплектов:
- Козырёк 1500×1200 мм (одно стекло) — от 40 000 руб.
- Козырёк 2400×1200 мм (два стекла) — от 38 500 руб.
- Козырёк 3600×1500 мм (три стекла) — от 35 000 руб. за м²
Цены актуальны для рынка Москвы и Московской области, 2024–2025 гг. В регионах стоимость может отличаться на 15–30% в меньшую сторону.
6. Требования к монтажу
Консольный козырёк:
- Необходима несущая стена достаточной толщины (минимум 250 мм для кирпича, 300 мм для бетона)
- Анкерные крепления должны заглубляться в капитальную конструкцию
- Требуется проверка стены на выдёргивание анкеров
- Монтаж занимает 1–2 дня для стандартного козырька
Козырёк на стойках:
- Фундамент или анкеровка в существующее бетонное основание
- Для мягкого грунта — заглублённые или свайные фундаменты
- Сборка и установка стоек, затем навешивание стекла
- Монтаж занимает 2–4 дня в зависимости от сложности
7. Обслуживание и долговечность
Консольный козырёк:
- Минимум элементов — минимум точек потенциального износа
- Периодическая проверка анкерных креплений (раз в 3–5 лет)
- Срок службы: 25–50 лет при правильном монтаже
Козырёк на стойках:
- Больше соединительных элементов — выше риск коррозии при некачественной стали
- Необходимость проверки сварных швов и креплений
- Срок службы: 20–40 лет, зависит от качества материалов
НОРМАТИВНЫЕ ТРЕБОВАНИЯ И СТАНДАРТЫ
Согласно действующим ГОСТ и СНиП, стеклянные козырьки над входом должны соответствовать следующим требованиям:
ГОСТ 30698-2014
Регламентирует характеристики закалённого стекла, применяемого в строительных конструкциях. Определяет:
- Классы прочности и ударной вязкости
- Допустимые отклонения размеров (±5 мм по длине)
- Требования к маркировке и упаковке
ГОСТ 30826-2014
Относится к многослойному стеклу (триплексу). Устанавливает:
- Требования к промежуточным слоям
- Методы испытаний на расслоение
- Нормы безопасности при разрушении
СП 522.1325800.2023
Стандарт проектирования навесных фасадных систем включает:
- Требования к стальным каркасам
- Расчёт ветровых и снеговых нагрузок
- Правила крепления к несущим конструкциям
Основные требования к козырькам по СНиП:
- 1.Пожарная безопасность — козырьки над входом должны изготавливаться из негорючих элементов
- 2.Санитарные нормы — отделка конструкций выполняется из материалов, одобренных санитарными службами
- 3.Снеговая нагрузка — козырёк должен выдерживать минимум 200 кг/м² (для Москвы — 214 кгс/м²)
- 4.Минимальная высота — расстояние от земли до нижней кромки козырька — не менее 2100–2200 мм
- 5.Безосколочность — при разрушении стекло не должно образовывать опасных осколков (триплекс)
ПЛЮСЫ И МИНУСЫ КАЖДОГО ТИПА
КОНСОЛЬНЫЙ КОЗЫРЁК: СВОДНАЯ ТАБЛИЦА
КОЗЫРЁК НА СТОЙКАХ: СВОДНАЯ ТАБЛИЦА
ДЛЯ КАКИХ ОБЪЕКТОВ ЧТО ЛУЧШЕ ВЫБРАТЬ
Консольный козырёк идеально подходит для:
Жилые дома и коттеджи:
- Когда стена имеет достаточную толщину и прочность
- При ограниченном пространстве перед входом
- Для создания акцента на современной архитектуре
- Когда глубина входной зоны не превышает 1,5 м
Офисные и административные здания:
- Минималистичные входные группы
- Здания с навесными вентилируемыми фасадами
- Входные группы шириной до 2 м
Коммерческие объекты с ограниченной площадью:
- Магазины в торговых центрах
- Входы с узкими тамбурами
- Объекты, где важна максимальная прозрачность
Козырёк на стойках лучше выбрать для:
Многоквартирные жилые дома:
- Когда требуется перекрыть широкий вход (более 3 м)
- Для создания крытых зон ожидания
- При необходимости размещения скамеек или других элементов под навесом
Общественные здания:
- Театры, музеи, библиотеки — большие входные группы
- Медицинские учреждения — навесы для погрузки/выгрузки
- Образовательные учреждения — защита от непогоды при массовом скоплении людей
Коммерческая недвижимость:
- Рестораны и кафе — террасы и летние площадки
- Автосалоны — выставочные зоны
- Гостиницы — главные входы с парадными группами
КАК ПРИНЯТЬ ОКОНЧАТЕЛЬНОЕ РЕШЕНИЕ: АЛГОРИТМ ВЫБОРА
Шаг 1: Оцените стену здания
Проведите визуальный осмотр и консультацию со специалистом:
- Из какого материала выполнена стена (кирпич, бетон, пеноблок)?
- Какова её толщина в месте предполагаемого крепления?
- Есть ли признаки разрушения, трещины, следы увлажнения?
- Несущая способность — не менее 0,3 МПа для анкеровки
Если стена недостаточно прочна → однозначно козырёк на стойках
Шаг 2: Определите требуемые размеры
Измерьте:
- Ширину входной двери и/или входной группы
- Глубину, которую необходимо перекрыть (от стены до края козырька)
- Высоту от земли до верха дверного проёма
Если глубина >2 м → консольный козырёк потребует усиленного каркаса и более дорогих материалов, экономичнее может оказаться опорная конструкция
Если глубина ≤1,5 м → консольный козырёк — оптимальный выбор
Шаг 3: Учтите архитектурный стиль
Консольный козырёк органично смотрится с:
- Современной архитектурой (лофт, хай-тек, минимализм)
- Стеклянными и вентилируемыми фасадами
- Зданиями с активным остеклением
Козырёк на стойках лучше сочетается с:
- Классической архитектурой
- Зданиями с колоннами и портиками
- Объектами, где важна монументальность
Шаг 4: Проанализируйте бюджет
Консольный козырёк:
- Экономия на фундаментных работах
- Меньше материалов — ниже стоимость
- Быстрее монтаж — меньше трудозатрат
Козырёк на стойках:
- Дополнительные затраты на фундамент и опоры
- Но: возможность перекрыть большую площадь одним элементом
Шаг 5: Оцените климатические условия
Для регионов с высокой снеговой нагрузкой (Сибирь, Урал, северные регионы):
- Консольный козырёк: ограниченная площадь, требуется усиление
- Опорный козырёк: предпочтительнее, выдерживает большие нагрузки
Для ветреных районов:
- Консольный козырёк: необходим тщательный расчёт на ветровой отсос
- Опорный козырёк: более устойчив, но требует ветровых связей
ТЕХНИЧЕСКИЕ РЕКОМЕНДАЦИИ ПО ВЫБОРУ СТЕКЛА
Толщина стекла в зависимости от размеров
Типы стекла по функциональности
Прозрачное стекло — классический вариант, максимальная светопроницаемость
Матового или сатинированного стекла — скрывает загрязнения, создаёт мягкий свет
Тонированное в массе — защита от солнца, снижение нагрева
С низкоэмиссионным покрытием — для объектов с высокими требованиями к теплоизоляции
С обогревом (Anti-ice) — система электрообогрева предотвращает образование наледи и сосулек
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Можно ли установить консольный козырёк на газобетонную стену?
Газобетон имеет низкую несущую способность на вырыв (около 0,1–0,2 МПа). Стандартные анкеры в газобетоне работают ненадёжно. Решение: использовать специальные химические анкеры или инъекционные системы, но экономически целесообразнее выбрать козырёк на стойках.
Какой козырёк лучше для многоэтажного дома?
Для многоквартирных домов рекомендуется козырёк на стойках с возможностью перекрытия всей входной группы. Это обеспечивает защиту консьержей, почтальонов, жильцов при ожидании, а также создаёт архитектурную доминанту входной группы.
Нужен ли проект для установки стеклянного козырька?
Для частных домов и небольших коммерческих объектов типовой проект обычно не требуется — достаточно замеров и рекомендаций производителя. Для общественных зданий, объектов с массовым пребыванием людей и конструкций площадью более 10 м² проект обязателен.
Какой срок службы стеклянного козырька?
При использовании качественного закалённого стекла или триплекса и коррозионностойкой фурнитуры срок службы составляет 25–50 лет. Материалы каркаса (нержавеющая сталь, алюминий) при соблюдении технологии монтажа служат весь срок эксплуатации здания.
Можно ли установить козырёк без повреждения фасада?
Консольный козырёк требует сверления стены для анкеровки — это незначительные повреждения, которые легко заделываются при демонтаже. Опорный козырёк крепится к стене минимально, основная нагрузка идёт на собственный фундамент.
Как защитить стекло от вандализма?
Триплекс — уже сам по себе защита: при разрушении осколки остаются на плёнке. Для объектов с высоким риском вандализма рекомендуется бронированный триплекс класса защиты не ниже Б1 или Б2.
ЗАКЛЮЧЕНИЕ
Выбор между консольным и опорным стеклянным козырьком определяется комплексом факторов: прочностью стены, требуемой площадью покрытия, архитектурным стилем здания, бюджетом и климатическими условиями региона.
Консольный козырёк — идеальное решение для современных объектов с прочными стенами и ограниченной глубиной входной зоны. Он создаёт эффект лёгкости и парящей конструкции, минимально нагружает фасад и быстро монтируется.
Козырёк на стойках — универсальный вариант для объектов, где требуется большая площадь покрытия, важна устойчивость к экстремальным нагрузкам или стена здания не выдержит консольные усилия.
Главное — доверить проектирование и монтаж профессионалам с опытом работы с навесными конструкциями. Помните: качественный козырёк должен не только украшать фасад, но и безопасно служить десятилетиями, выдерживая все природные нагрузки.
