Точный замер — главное условие для стеклянной душевой кабины, изготовленной на заказ. Закалённое стекло нельзя подрезать по месту, поэтому любая ошибка в размерах означает переделку полотна. Разбираем по шагам, какими инструментами мерить проём, в скольких точках снимать размеры, какой допуск оставлять на зазоры и какие ошибки замера приводят к браку.

Почему точность замера критична

Стеклянные душевые кабины и перегородки изготавливают из закалённого стекла. По технологии листовое стекло нагревают до 650–680 °C и быстро охлаждают холодным воздухом — так в поверхностных слоях возникают остаточные напряжения сжатия, делающие стекло примерно вчетверо прочнее обычного и безопасным при разрушении (мелкие осколки с тупыми гранями). Эти свойства описаны в ГОСТ 30698-2014 «Стекло закалённое».

Из-за внутренних напряжений закалённое стекло не подлежит резке, сверлению и любой механической обработке после закалки. Все вырезы и отверстия под фурнитуру делают до закалки по точному чертежу. Это значит, что готовое полотно нельзя «подогнать» на месте ни на миллиметр: если замер ошибочен, стекло придётся переделывать. Поэтому замер проёма — этап, на котором закладывается весь запас прочности проекта.

Подробно о материале и конструкциях читайте в разделе душевые кабины и перегородки из закалённого стекла на нашем сайте.

Инструменты и подготовка к замеру

Для замера проёма под душевую кабину нужен минимальный, но обязательный набор инструментов:

  • Рулетка (желательно с узким полотном и чёткой шкалой по миллиметрам) — для линейных размеров;
  • Строительный уровень (не менее 1 м) — для проверки вертикали стен и горизонтали пола;
  • Отвес — для контроля вертикальности глухих стен, особенно в нишах;
  • Угольник — для проверки прямого угла между стенами и полом;
  • Маркер и бумага — для фиксации размеров и эскиза с привязкой отверстий.

Перед снятием размеров проверяют геометрию стен и пола. Завал стены, уклон пола или непрямой угол между поверхностями — это не мелочь, а данные, которые напрямую влияют на чертёж. Если неровности выявлены уже после заказа, готовое закалённое полотно под них не подогнать. Поэтому геометрию оценивают до замера, а при необходимости стены и пол выравнивают заранее.

Важный момент: замер делают по чистовой отделке. Если плитка ещё не уложена или стяжка не залита, мерить по черновой поверхности нельзя — после облицовки габариты проёма изменятся на толщину плитки и клея.

Замер ширины и высоты проёма

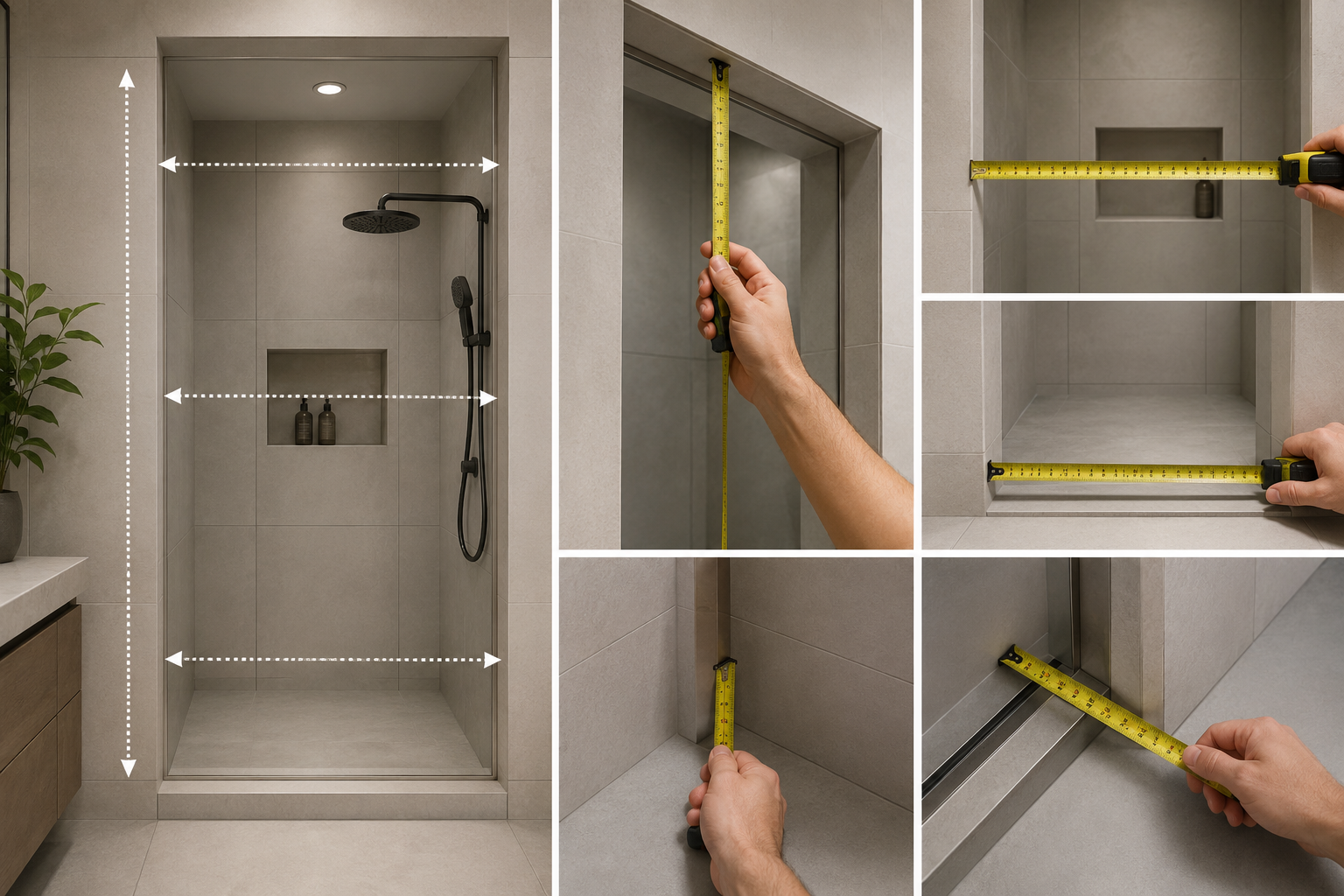

Главное правило линейного замера: размер никогда не снимают в одной точке. Стены и пол почти всегда имеют неровности, поэтому ширину проёма замеряют минимум в трёх точках — вверху, посередине и внизу, а высоту — слева, по центру и справа.

За рабочий размер берут наименьшее значение из трёх измерений. Логика проста: полотно должно поместиться в самом узком месте проёма, иначе его невозможно будет установить. Разницу между наибольшим и наименьшим замерами отдельно фиксируют в эскизе — она показывает, насколько стена «гуляет», и нужна для расчёта компенсации зазоров.

Из рабочего размера сразу вычитают допуск на зазоры. Сами зазоры потом закрывают уплотнителями и герметиком, но на этапе заказа размер стекла уже должен быть «чистым», с учётом всех компенсаций.

Допуск на зазор и компенсация неровностей

Между стеклом и стеной/полом обязательно оставляют зазор. Допуск обычно составляет 2–5 мм — этого достаточно, чтобы полотно не стояло внатяг и могло быть установлено без напряжения, а стык потом надёжно герметизировался. Зазор компенсируют уплотнителями (силиконовыми или резиновыми) и нейтральным санитарным герметиком.

Если стена имеет значительный завал, одного зазора мало — полотно проектируют уже с учётом геометрии: например, делают скос по краю, повторяющий наклон стены. Эту особенность закладывают в чертёж до закалки. Уклон пола в сторону слива учитывают по нижней кромке: при больших перепадах нижний край полотна тоже может быть не строго прямым, а подогнанным под уклон.

Ниже — сводка по допускам и компенсации для типовых случаев:

Допуски и компенсация зазоров для душевых из закалённого стекла
Параметр Типовое значение Чем компенсируется
Зазор между стеклом и стеной/полом 2–5 мм Уплотнитель + герметик
Завал стены Индивидуально, по замеру Скос края полотна в чертеже до закалки
Уклон пола По фактическому перепаду Подгонка нижней кромки в чертеже
Толщина стекла 6 / 8 / 10 мм (перегородки 8–10 мм) Выбор под габариты и высоту полотна

Замер ниши и угловой кабины

Конфигурация проёма определяет способ замера. Для двух распространённых вариантов — ниши и угловой кабины — подход различается.

Кабина в нише

Нишу ограничивают три глухие стены (две боковые и задняя), а четвёртой стороной стоит стеклянная дверца. Замер выполняют по трём стенам: ширину меряют между боковыми стенами в трёх точках по высоте, глубину — по задней стене, а высоту — от пола до потолка или до верхней перекладины. Обязательно проверяют вертикальность боковых стен отвесом и горизонтальность пола уровнем. За рабочие размеры берут наименьшие значения с допуском 2–5 мм.

Угловая кабина

Угловая кабина опирается на две смежные стены, образующие угол, а спереди ограничена стеклянными полотнами и дверцей. Здесь меряют две смежные стены по длине и биссектрису угла — линию, делящую угол пополам, по которой обычно располагается дверца. Важно проверить, что угол между стенами действительно прямой (90°) угольником: если угол отличается, это закладывают в чертёж, иначе полотно не сойдётся. Размеры по обеим стенам снимают в нескольких точках, как и для ниши.

Разметка отверстий под фурнитуру

Кроме габаритов, для заказа нужны координаты всех отверстий под фурнитуру — петли, ручки, крепления, магнитные защёлки. Поскольку сверлить готовое закалённое полотно невозможно, эти точки размечают до закалки по фактическим точкам установки фурнитуры.

Каждое отверстие описывают двумя координатами: расстоянием от двух взаимно перпендикулярных краёв полотна. Дополнительно указывают диаметр отверстия и (для петель) диаметр посадочного места под крепёж. Если петля требует выреза в крае стекла, а не только отверстия, форму и размеры выреза тоже включают в чертёж.

Имея эскиз с габаритами, допусками, координатами отверстий и вырезами, можно передавать данные в производство. Чем точнее и подробнее чертёж, тем меньше риск переделки.

Типичные ошибки замера

Большинство переделок стеклянных душевых кабин возникает не из-за производства, а из-за ошибок замера. Вот самые частые:

  • Замер в одной точке. Если померить только по центру, реальный размер в верхней или нижней части проёма может оказаться меньше, и полотно не войдёт.
  • Игнорирование завала стен. Стена, выглядящая ровной, может «завалена» на несколько миллиметров по длине — без уровня и отвеса этого не увидеть.
  • Неучёт толщины профиля и плитки. Если замер сделан по черновой стене, после облицовки проём сузится на толщину плитки и клея.
  • Замер по старой облицовке до ремонта. Если плитку планируют менять, мерить по старой нельзя — габариты после демонтажа и укладки новой отделки изменятся.
  • Ошибки в координатах отверстий. Смещение точки под петлю даже на 2–3 мм не компенсируется после закалки и приводит к перекосу дверцы.

Чтобы исключить такие ошибки, замер делают по чистовой отделке, в нескольких точках, с проверкой геометрии, а координаты отверстий сверяют с фактическим положением фурнитуры.

Часто задаваемые вопросы

Зачем мерить проём в трёх точках, а не один раз по центру?

Стены и пол почти всегда имеют неровности, поэтому размер в одной точке не отражает реальной геометрии проёма. Ширину мерят вверху, посередине и внизу, а высоту — слева, по центру и справа. За рабочий берут наименьшее значение — стекло должно поместиться в самом узком месте.

Что будет, если замерить неточно?

Закалённое стекло нельзя подрезать или просверлить после закалки (ГОСТ 30698-2014). Значит, готовое полотно не получится «подогнать» по месту: ошибку замера исправит только изготовление нового стекла. Поэтому точность замера критична.

Какой допуск на зазор нужно оставлять?

Обычно оставляют 2–5 мм между стеклом и стеной или полом. Зазор компенсируют уплотнителями и герметиком. Он нужен, чтобы полотно не стояло внатяг и стык можно было надёжно загерметизировать.

Можно ли замерять по черновой стене до укладки плитки?

Нет. После облицовки габариты проёма изменятся на толщину плитки и клея. Замер делают по чистовой отделке. Если ремонт ещё идёт, сначала завершают стены и пол, потом снимают размеры под стекло.

Чем отличается замер ниши и угловой кабины?

Нишу меряют по трём глухим стенам (ширина, глубина, высота), угловую кабину — по двум смежным стенам и биссектрисе угла. Для угловой дополнительно проверяют, что угол между стенами прямой: если он отличается от 90°, это закладывают в чертёж.

Вывод

Замер проёма под стеклянную душевую кабину — это не формальность, а основа всего проекта: от его точности зависит, подойдёт ли изготовленное полотно.

  • Готовьте инструмент и геометрию. Нужны рулетка, уровень, отвес и угольник; стены и пол проверяют до снятия размеров.
  • Мерьте в трёх точках и берите наименьший размер с допуском 2–5 мм.
  • Неровности учитывайте заранее: закалённое стекло нельзя подрезать после изготовления.
  • Отверстия под фурнитуру размечайте до закалки — сверлить готовое полотно невозможно.
  • Не допускайте типовых ошибок: замер в одной точке, замер по черновой стене, игнор завала стен.
