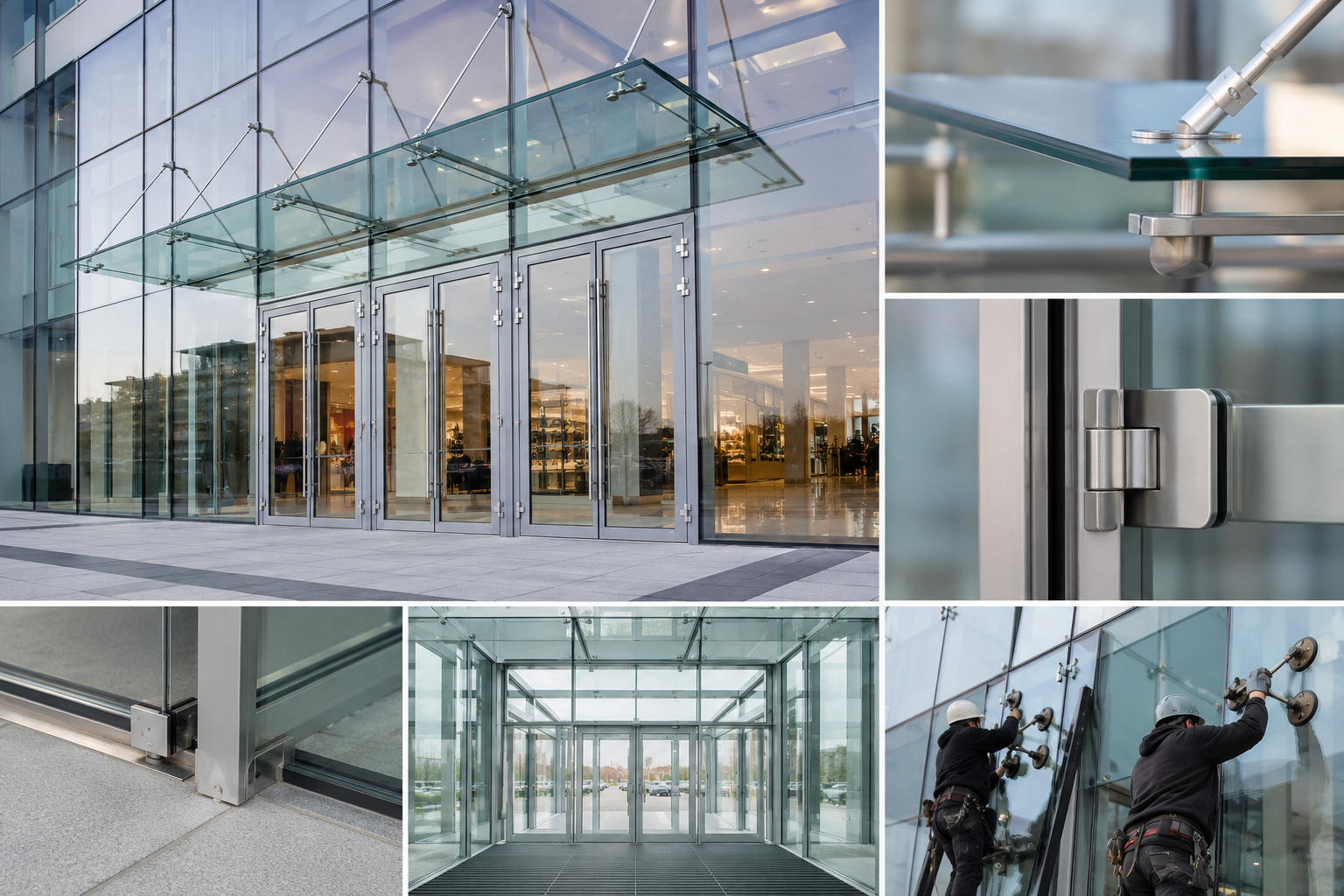

Стеклянная входная группа торгового центра — это не просто прозрачный фасад, а инженерная система, которая ежедневно пропускает тысячи посетителей. От её конструкции зависят пропускная способность, безопасность, тепловой комфорт внутренних помещений и срок службы фурнитуры. Разберём, из чего состоит входная группа, какие решения применяют при высокой проходимости и на что обращать внимание при проектировании и монтаже.
Из чего состоит входная группа
Входная группа — комплексный объект, который проектируется под конкретный проём и ожидаемый трафик. Базовый состав конструкции включает несколько связанных элементов:
- стеклянные двери — распашные или маятниковые, в зависимости от интенсивности потока;
- козырёк над входом — защита от осадков и архитектурное завершение фасада;
- боковое остекление (фартук) — прозрачное заполнение по бокам от дверного проёма;
- направляющие, пороги и упоры — задают геометрию движения створок и защищают кромку стекла.
Элементы связаны между собой: тип двери определяет требования к полу и доводчикам, размер козырька — к расчёту креплений, тип остекления — к выбору профиля и уплотнений. Поэтому входную группу проектируют как единое целое, а не собирают из отдельных изделий.
Остекление: закалённое стекло и триплекс
Для входных групп применяют закалённое стекло толщиной 10–12 мм либо триплекс. Закалённое стекло (ГОСТ 30698-2014 «Стекло закалённое») получают нагревом листа до 650–680 °C с последующим быстрым равномерным охлаждением воздухом. В поверхностных слоях формируются остаточные напряжения сжатия, которые повышают механическую прочность и термостойкость. При разрушении такое стекло рассыпается на мелкие осколки с тупыми гранями, безопасные для посетителей.
Триплекс — многослойное стекло со связующей полимерной плёнкой — дополнительно удерживает осколки: даже при разрушении фрагменты остаются на плёнке и не разлетаются. Для нависающего над головой остекления и входных зон с большим скоплением людей это повышает безопасность.
Важный нюанс конструирования: закалённое стекло чувствительно к ударам в торец — в этом месте остаточные напряжения легко освобождаются и могут разрушить лист целиком. Поэтому кромки защищают профилем, а все вырезы и отверстия под фурнитуру закладывают до закалки: после термообработки стекло нельзя резать, сверлить или обрабатывать иным образом.
Маятниковые стеклянные двери для высокой проходимости
Главный критерий выбора дверей — трафик. При высокой проходимости, характерной для торговых центров, устанавливают маятниковые стеклянные двери, которые открываются в обе стороны и обеспечивают двустороннее движение потока. Посетитель с покупками может выйти и войти через одну и ту же створку, не дожидаясь, пока предыдущий человек пройдёт до конца. Это снижает заторы на пиковых часах и в выходные дни.
Для входов с умеренным трафиком, малых бутиков и служебных проходов достаточно распашных дверей с односторонним открыванием. Сравнение двух типов дверей помогает сориентироваться на этапе проектирования.
| Параметр | Распашная дверь | Маятниковая дверь |
|---|---|---|
| Направление открывания | В одну сторону (наружу или внутрь) | В обе стороны |
| Трафик | Низкий и средний | Высокий, двусторонний поток |
| Доводчик | Стандартный, на закрывание | С регулировкой усилия в обе стороны |
| Типичные объекты | Бутики, служебные входы, малые магазины | Торговые центры, супермаркеты, развлекательные комплексы |
Подробнее о разновидностях и фурнитуре — в разделе стеклянные двери: выбор типа створки зависит от ширины проёма и ожидаемой интенсивности использования.
Стеклянный козырёк и расчёт нагрузок
Козырёк над входом защищает посетителей и саму дверную систему от прямого попадания осадков, что продлевает срок службы фурнитуры и снижает риск обледенения порога. Для козырька обязателен расчёт ветровой и снеговой нагрузки, который выполняют по СП 20.13330 «Нагрузки и воздействия» с учётом снегового и ветрового района строительства и площади остекления.
Даже в южных регионах, где снеговая нагрузка невелика, прибрежные зоны требуют серьёзного учёта ветра: при больших вылетах козырька ветровая нагрузка становится определяющей. Крепления (кронштейны, тяги) подбирают под суммарную нагрузку от веса стекла, снега и ветрового давления. Конструкции и примеры исполнения описаны в разделе стеклянные козырьки.
Фурнитура: доводчики, петли, пороги
Фурнитура входной группы — это доводчики, петли, пороги и упоры. Все механизмы подбираются под вес створки и интенсивность использования, иначе даже качественное стекло быстро начнёт «уставать»: петли проседают, доводчики теряют регулировку, створки неплотно прилегают.
- доводчик обеспечивает плавное закрывание и фиксацию створки, регулируемое усилие и скорость довода; для ТЦ важен класс механизма по интенсивности;
- петли рассчитаны под вес стеклянного полотна — при утяжелении стекла до 12 мм требуется усиленная петлевая группа;
- пороги и упоры задают нижнюю геометрию створки и защищают торец стекла от ударов;
- упоры и ограничители предотвращают удар створки о боковое остекление при максимальном открывании.
Поскольку маятниковые двери открываются в обе стороны, доводчики для них имеют иную кинематику, чем для распашных: они гасят энергию открывания в каждом направлении и возвращают створку в нейтральное положение. Использование обычного распашного доводчика на маятниковую дверь — частая ошибка, ведущая к быстрому износу.
Тёплое и холодное остекление
Различают тёплый и холодный варианты остекления входной группы. Тёплый вариант выполняют с термоизолирующим профилем (терморазрывом), который разделяет наружную и внутреннюю части каркаса и снижает теплопотери. Его выбирают для отапливаемых тамбуров, входных зон с постоянно работающим кондиционированием и объектов, где зимой поддерживается комфортная температура у входа.
Холодный вариант — без терморазрыва — подходит для неотапливаемых тамбуров, открытых входов и южных объектов, где перепад температур между улицей и помещением невелик. Выбор зависит от назначения помещения, режима эксплуатации и климатической зоны: для торгового центра с интенсивным отоплением тёплый профиль снижает потери тепла на входе и убирает сквозняки у первых дверей.
Монтаж: анкеровка, герметизация, выверка
От качества монтажа напрямую зависит долговечность входной группы и работа фурнитуры. Основные этапы:
- анкеровка несущих элементов к прочным конструкциям стены или перекрытия — крепёж рассчитывают под ветровую нагрузку и вес остекления;
- герметизация швов нейтральным силиконовым герметиком — защищает стыки от протечек и продувания;
- выверка геометрии — створки выставляют по уровню и отвесу, добиваясь равномерных зазоров и плотного прилегания по всему контуру.
Даже небольшое смещение коробки даёт каскад проблем: перекос створки увеличивает нагрузку на петли, доводчик работает с перегрузкой, уплотнения прилегают неплотно, появляются сквозняки и протечки. Поэтому монтаж — это не финальная отделка, а инженерный этап, определяющий ресурс всей конструкции. Изготовление и установку изделий из закалённого стекла на заказ ведут в комплексе — об этом подробнее на странице производство изделий из закалённого стекла.
Часто задаваемые вопросы
Какие двери лучше для ТЦ с высокой проходимостью?
Маятниковые стеклянные двери, открывающиеся в обе стороны. Они обеспечивают двусторонний поток посетителей и снижают заторы в пиковые часы. Для них требуется доводчик с регулировкой усилия в каждом направлении — обычный распашной доводчик быстро износится.
Какое стекло выбрать для входной группы — закалённое или триплекс?
Чаще используют закалённое стекло 10–12 мм: оно прочное и безопасно разрушается на осколки с тупыми гранями. Триплекс ставят там, где критично удержание осколков на плёнке, — например, для нависающего остекления и зон скопления людей. В ряде случаев их комбинируют.
Нужен ли тёплый профиль для входной группы ТЦ?
Если тамбур или входная зона отапливаются и зимой поддерживается комфортная температура — нужен профиль с терморазрывом, он снижает теплопотери и убирает сквозняки у дверей. Для неотапливаемых тамбуров и южных объектов достаточно холодного варианта.
Нужно ли рассчитывать козырёк на снеговую нагрузку для южных регионов?
Да. Расчёт выполняют по СП 20.13330 «Нагрузки и воздействия» с учётом снегового и ветрового района и площади остекления. На юге снеговая нагрузка невелика, зато в прибрежных зонах определяющей становится ветровая — особенно при больших вылетах козырька.
Что выходит из строя чаще всего во входной группе?
Фурнитура — доводчики и петли. Основная причина — монтаж с перекосом коробки или несоответствие механизма весу створки. При правильной выверке геометрии и подборе доводчика под толщину стекла и трафик ресурс фурнитуры заметно возрастает.
Вывод
Стеклянная входная группа торгового центра — это инженерная система, где стекло, фурнитура и монтаж работают как единое целое. Качество каждого элемента и точность их стыковки определяют, как входная группа поведёт себя при ежедневной нагрузке.
- Состав проектируют под проём и трафик. Двери, козырёк, боковое остекление и пороги — взаимосвязанные элементы, а не отдельные изделия.
- Двери выбирают по интенсивности потока. Маятниковые двери с двусторонним открыванием снижают заторы в ТЦ с высокой проходимостью.
- Стекло и нагрузки считают по нормам. Закалённое стекло 10–12 мм или триплекс, а козырёк — по СП 20.13330 с учётом снегового и ветрового района.
- Фурнитуру подбирают под вес створки. Доводчики и петли должны соответствовать толщине стекла и типу двери, иначе износ наступает быстро.
- Монтаж — инженерный этап. Анкеровка, герметизация и выверка геометрии определяют долговечность и работу фурнитуры.
Резюме: надёжная стеклянная входная группа для ТЦ — результат совместной работы проектирования, правильного подбора стекла и фурнитуры и качественного монтажа. Компания «Стекло системы» изготавливает входные группы из закалённого стекла на заказ — от расчёта нагрузок до установки; подробнее об этом направлении — на странице изделий из закалённого стекла.
