Стеклянная крыша и зенитный фонарь пропускают естественный свет сверху, но работают как кровля — несут снег и ветер. Разберём, как снеговая и ветровая нагрузка влияют на расчёт, какое стекло безопасно над головой и почему герметизация, отвод конденсата и уклон так же важны, как прочность.
Коротко: стеклянная крыша и зенитный фонарь — это светопрозрачная кровля, которую рассчитывают на снеговую и ветровую нагрузку по нормам. Стекло берут с запасом прочности — закалённое и/или триплекс, причём триплекс сверху удерживает осколки при разрушении и безопасен для людей снизу. Не меньше прочности важны уклон для схода воды, герметизация стыков и отвод конденсата.

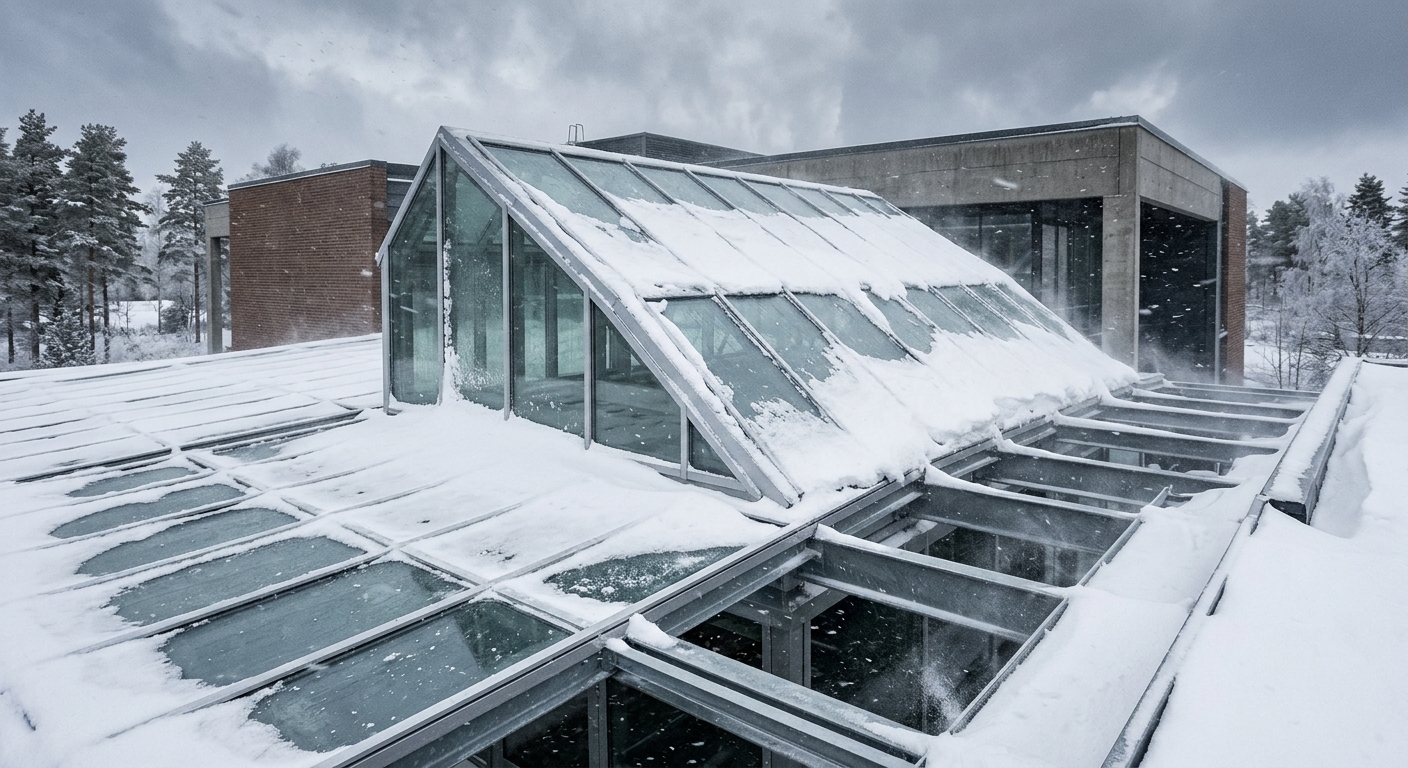

Стеклянная крыша и зенитный фонарь
Стеклянная крыша и зенитный фонарь — светопрозрачная кровля, пропускающая естественный свет сверху; требуют расчёта на снеговую и ветровую нагрузку по СП 20.13330.2016 «Нагрузки и воздействия» (актуализированная редакция СНиП 2.01.07-85*).
Зенитный фонарь — световой проём в крыше, стеклянная крыша — более широкое остекление кровли, иногда на всю площадь помещения. Оба решения дают свет сверху, куда не дотягиваются окна, но при этом работают как ограждающая конструкция: держат снег, ветер и осадки.
Поскольку над головой у людей — стекло, к безопасности и расчёту здесь относятся строже, чем к обычным окнам. Пролёты, толщину стекла и узлы крепления проектируют под конкретные нагрузки и уклон, а не подбирают по аналогии с вертикальным остеклением.
Снеговая нагрузка
Вес снегового покрова принимают по снеговому району строительства и уклону кровли: на пологих участках снег скапливается, на крутых — возможен сход; зенитные фонари часто проектируют с учётом снеговых мешков.
Вес снега давит на кровлю вниз, и его величину принимают по нормам в зависимости от района строительства. На пологой крыше снег задерживается и накапливается, на крутой — может сходить, нагружая края и нижележащие элементы.
В местах перепадов высот и у парапетов образуются снеговые мешки — скопления снега повышенной плотности. Зенитные фонари часто проектируют с их учётом, чтобы локальная перегрузка не пришлась на стекло.
Ветровая нагрузка
Ветровое давление определяют по ветровому району, высоте и форме кровли; для светопрозрачных кровель важны отрицательное давление (отрыв) и пульсации.
Ветер действует на кровлю по-разному: с наветренной стороны прижимает, с подветренной — отрывает (отсос). Для лёгкой стеклянной кровли именно отрыв и пульсации давления опаснее: они пытаются поднять и расшатать полотно.
Чем выше здание и сложнее форма кровли, тем сильнее ветровое воздействие. Поэтому крепёж и узлы опирания считают на отрыв, а стыки — на то, чтобы пульсации не разгерметизировали их.
Стекло с запасом прочности
Стекло подбирают с запасом прочности: закалённое и/или многослойное (триплекс) — триплекс сверху удерживает осколки при разрушении и безопасен для помещений снизу.
Над головой у людей безопасность важнее экономии: стекло берут с запасом прочности под расчётные нагрузки. Закалённое стекло прочнее обычного и при разрушении рассыпается на мелкие тупые осколки.
Триплекс (многослойное стекло с полимерной прослойкой) при трещинах удерживает осколки на плёнке, поэтому его ставят в светопрозрачной кровле сверху — так при повреждении осколки не падают в помещение снизу. Часто комбинируют: закалённое как несущий слой, триплекс как защитный.
Теплотехника, герметизация и водоотвод
Приведённое сопротивление теплопередаче светопрозрачных конструкций определяют по методике ГОСТ Р 54858-2011; важны герметизация, отвод конденсата и уклон для водоотвода.
Светопрозрачная кровля — не только прочность, но и теплотехника: через неё уходят тепло зимой и приходит солнечный жар летом. Теплотехнику остекления оценивают по приведённому сопротивлению теплопередаче, и для отапливаемого помещения под неё подбирают тёплые стеклопакеты.
Герметизация стыков и примыканий защищает от протечек, отвод конденсата — от потёков с внутренней стороны при перепаде температур, а уклон обеспечивает сход осадков. Без уклона и водоотвода вода застаивается и разрушает герметики, сокращая срок службы кровли.
| Параметр | Закалённое стекло | Триплекс |
|---|---|---|
| Прочность на изгиб | Высокая | Высокая, с удержанием осколков |
| Поведение при повреждении | Мелкие фрагменты с тупыми гранями | Осколки остаются на плёнке |
| Применение в кровле | Несущий слой под нагрузку | Верхний слой: удерживает осколки при разрушении, безопасен для помещения снизу |
По теме также полезны разделы: Проектирование и дизайн изделий из стекла, Производство и поставка изделий из стекла, Монтаж и установка стеклянных изделий. Подробнее — на сайте Стекло системы.
Часто задаваемые вопросы
Чем зенитный фонарь отличается от стеклянной крыши?
Зенитный фонарь — это световой проём в крыше, стеклянная крыша — более широкое остекление кровли, иногда на всю площадь помещения. Оба дают свет сверху, но работают как кровля: несут снег, ветер и осадки.
Нужно ли считать снеговую нагрузку для стеклянной крыши?
Да. Снеговая нагрузка зависит от снегового района и уклона кровли: на пологих участках снег скапливается, на крутых — возможен сход. В местах перепадов и у парапетов учитывают снеговые мешки, чтобы локальная перегрузка не пришлась на стекло.
Какое стекло безопасно для кровли над головой?
Стекло берут с запасом прочности — закалённое и/или триплекс. Триплекс при разрушении удерживает осколки на плёнке, поэтому его ставят сверху, чтобы при повреждении осколки не падали в помещение снизу; закалённое часто служит несущим слоем.
Почему для светопрозрачной кровли важен уклон?
Уклон обеспечивает сход воды и снега и не даёт им застаиваться. Без уклона и водоотвода вода скапливается на стыках, разрушает герметики и укорачивает срок службы кровли, а зимой на пологих участках копится снег.
Что важнее для стеклянной крыши — прочность или герметичность?
И то и другое. Прочность и запас по стеклу держат снег и ветер и защищают людей снизу, а герметизация стыков, отвод конденсата и уклон не дают протекать и потеть. Поэтому кровлю проектируют как единую систему, а не подбирают элементы по отдельности.
Вывод
Стеклянная крыша и зенитный фонарь — это свет сверху, который одновременно работает как кровля и несёт снег, ветер и осадки. Корректный проект соединяет прочность, безопасность и герметичность.
- Нагрузки. Снег и ветер считают по нормам с учётом района, уклона и формы кровли; учитывают снеговые мешки и ветровой отрыв.
- Стекло. Закалённое и/или триплекс с запасом прочности; триплекс сверху удерживает осколки и безопасен для людей снизу.
- Теплотехника. Приведённое сопротивление теплопередаче и тёплые стеклопакеты для отапливаемого помещения.
- Герметизация и водоотвод. Уклон, отвод конденсата и герметизация стыков защищают от протечек и потёков.
Резюме: грамотный проект, точный замер и аккуратный монтаж дают свет сверху, безопасность и предсказуемую эксплуатацию. Совместимость с несущей конструкцией и кровельным пирогом уточняют по конкретному объекту.
