Безрамное ограждение лестницы выглядит так, будто стекло висит само по себе. Разберём, что значит «без стоек», какими способами крепится полотно, чем определяется его несущая способность и почему за лёгким внешним видом стоит инженерный расчёт.
Коротко: в ограждении без стоек несущим заполнением служит само стекло, а держат его зажимной профиль или точечный крепёж. Несущая способность зависит от толщины и типа стекла, поручень крепится поверх полотна на «пятаки» или зажимы, а всю систему считают на горизонтальную нагрузку. Стандартные заказы выполняют от 14 рабочих дней, точную дату подтверждают по проекту.
«Без стоек»: несущее стекло
В такой конструкции вертикальные стойки отсутствуют: несущим заполнением служит само стекло, а удерживается оно нижним или торцевым креплением. Внешне ограждение выглядит почти целиком из стекла, без ритма вертикальных опор.
Лёгкий внешний вид не означает отсутствия расчёта: нагрузку всё равно нужно передать на основание по продуманной траектории опирания. Стекло здесь работает как несущий элемент, поэтому схему крепежа и толщину панели определяет инженерный расчёт, а не только дизайн.
Два основных способа крепления

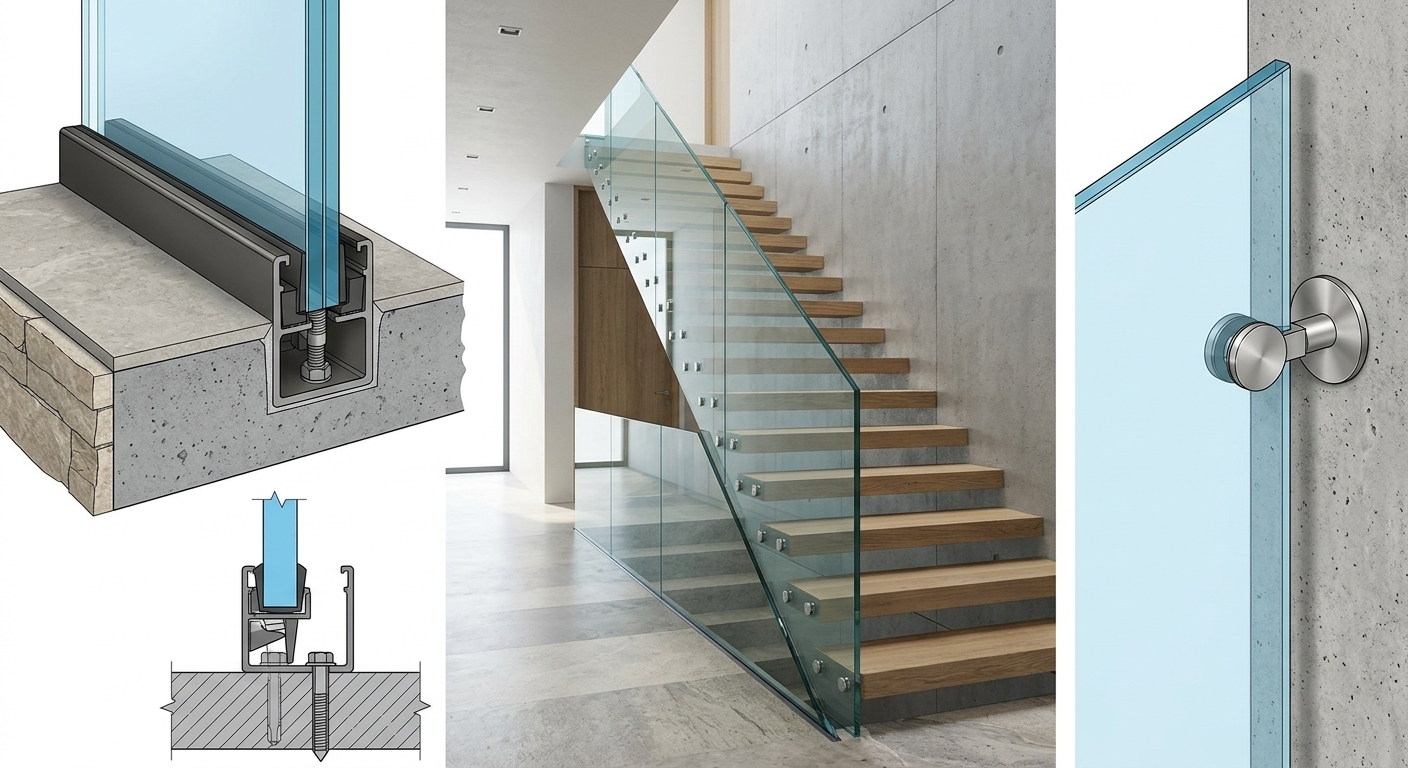

Зажимной профиль фиксирует стекло по нижней/торцевой кромке в пазу и даёт сплошную линию опирания. Точечный крепёж — консольные держатели или «плавающие» точки фиксации в полу либо на торце марша: отдельные держатели почти не видны с лицевой стороны.
Профильные системы и точечные коннекторы подбирают под толщину панели и тип основания. Соединения должны компенсировать микроподвижки и обеспечивать равномерную опору по всей линии, чтобы система работала как единое целое.
Несущая способность определяется толщиной и типом стекла
В безрамной схеме панель работает как балка или консоль: чем она толще и прочнее, тем большую горизонтальную нагрузку держит. Для консольных схем применяют закалённое стекло большей толщины или закалённый триплекс.
Конкретные значения нагрузок и толщин определяет расчёт под объект — пролёт, схему крепежа и назначение лестницы. После закалки дорабатывать стекло нельзя, поэтому толщину, вырезы и отверстия фиксируют в чертеже до производства.
Каким бывает полотно: прозрачное, матовое, тонированное
- Прозрачное. Максимальный свет и визуальная лёгкость, подходит для небольших помещений.
- Матовое. Приватность без потери освещённости.
- Тонированное, бронза, графит. Смягчает свет и поддерживает палитру интерьера.
Выбор варианта не влияет на расчётную схему: несущие характеристики обеспечивает само стеклянное полотно заданной толщины и типа, а декоративные свойства добавляются обработкой поверхности до закалки.
Поручень крепится поверх стекла (на «пятаки»/зажимы)
Опору для руки ставят поверх полотна на «пятаки» или зажимы либо крепят к несущей конструкции; вся система рассчитывается на горизонтальную нагрузку (по СП 20.13330). «Пятаки» и зажимы передают усилие от поручня в полотно, а через него — в основание, поэтому точки крепления входят в расчётную схему.
Ограждения рассчитывают на горизонтальную нагрузку по нормативам: проверяют крепление к основанию, прочность стекла и коннекторов, чтобы система работала без люфта и вибрации. Все параметры согласовывают до запуска в производство.
Чем больше пролёт и требуемая высота/нагрузка, тем надёжнее узел
Рост пролёта и высоты увеличивает изгибающий момент в консоли: приходится брать более толстое полотно и жёстче узел крепления, иначе ограждение будет «играть» под рукой. Итоговые параметры всегда даёт инженерный расчёт под конкретный объект.
Прочность стекла и коннекторов проверяют в комплексе: узел должен держать нормативную горизонтальную нагрузку без люфта. После термообработки дорабатывать стекло нельзя, поэтому параметры фиксируют до запуска в производство.
Кому подходит безрамное ограждение
- Где важна максимальная прозрачность. Открытые марши, виды из окна, небольшие помещения, которые нельзя перегружать опорами.
- Современные и минималистичные интерьеры. Лофт, хай-тек и схожие направления, где стоек хочется избежать.
- Где готовы заложить расчёт. Безрамная схема требует более толстого стекла и инженерного расчёта консоли — это обсуждают на этапе проекта.
- Когда лучше другая схема. Если нужен максимально прочный каркас при минимальном расчёте, берут профильную или стоечно-ригельную систему.
Частые ошибки при заказе безрамного ограждения
- Крепёж «по образцу» без расчётной схемы. Чужое решение с другой длиной консоли или другим основанием не переносится на ваш объект автоматически: толщина стекла и узлы определяются расчётом.
- Доработка полотна после закалки. Резка и сверление невозможны; все отверстия под коннекторы и «пятаки» сверлятся строго до термообработки по чертежу.
- Экономия на толщине при длинной консоли. Полотно может выглядеть нормально, но не пройти проверку на нормативную горизонтальную нагрузку — жёсткость и прочность подтверждаются расчётом, а не видом.
По теме также полезны разделы: Стеклянные ограждения из закалённого стекла на заказ, Проектирование и дизайн изделий из стекла, Монтаж и установка стеклянных изделий. Подробнее — на сайте Стекло системы.
Часто задаваемые вопросы
Что значит «ограждение без стоек»?
Это конструкция, где несущим заполнением служит само стекло: вертикальных стоек нет, а полотно удерживается торцевым или нижним креплением — зажимным профилем или точечным крепежом.
Можно ли изменить размеры после закалки?
Нет. Все вырезы, отверстия и обработку кромки выполняют до термической обработки. После неё резка и сверление невозможны без разрушения, поэтому параметры подтверждают по замерам и чертежам до запуска в работу.
Чем крепится поручень в безрамном ограждении?
Его фиксируют поверх полотна на «пятаки» или зажимы либо крепят к несущей конструкции. Всю систему рассчитывают на горизонтальную нагрузку по СП 20.13330, поэтому точки крепления и толщину стекла определяет расчёт, а не внешний вид.
Сколько времени занимает изготовление и монтаж?
Стандартные заказы выполняют от 14 рабочих дней. Точный срок зависит от конфигурации, объёма и очереди производства, а дату монтажа согласовывают после готовности изделий и проверки объекта.
Как ухаживать, чтобы стекло оставалось прозрачным?
Подходят мягкие средства без абразива и микрофибра. Покрытие Easy Clean снижает налипание капель и упрощает очистку, а регулярное удаление налёта предотвращает матовость и пятна.
Вывод
Ограждение лестницы из стекла без стоек держится за счёт несущего стекла и продуманной траектории опирания, а не за счёт видимых опор. Лёгкий вид — это результат инженерного расчёта, а не его отсутствие.
- Крепёж. Зажимной профиль или точечные держатели передают нагрузку в основание.
- Стекло. Несущая способность зависит от толщины и типа стекла; для консолей берут закалённое или закалённый триплекс.
- Поручень. Фиксируется поверх полотна на «пятаки»/зажимы; система считается на горизонтальную нагрузку по СП 20.13330.
- Расчёт. Чем больше пролёт и нагрузка, тем толще стекло и надёжнее узел — итог считает инженер под объект.
Резюме: продуманная расчётная схема, точный замер и аккуратный монтаж дают визуальную лёгкость и безопасность, а срок изготовления стандартного заказа — от 14 рабочих дней.
