Бетонная монолитная лестница — жёсткое основание, удобное для надёжного крепления стеклянных перил, но оно требует точной разметки: после сверления и закалки стекла подгонять его «по месту» уже нельзя. Разберём способы крепления, выбор стекла и правила высоты и герметизации узлов.
Коротко: Перила из стекла на бетонной лестнице крепят в сверлёные отверстия (анкеры или химические анкеры), в заложенные профиль/гильзы или на торец марша через зажимной профиль. Стекло — закалённое или закалённый триплекс, все вырезы и отверстия делают до закалки. Высота внутренних маршей — от 850 мм (ГОСТ 25772-83, СНиП 31-06-2009), узлы герметизируют и защищают от коррозии.

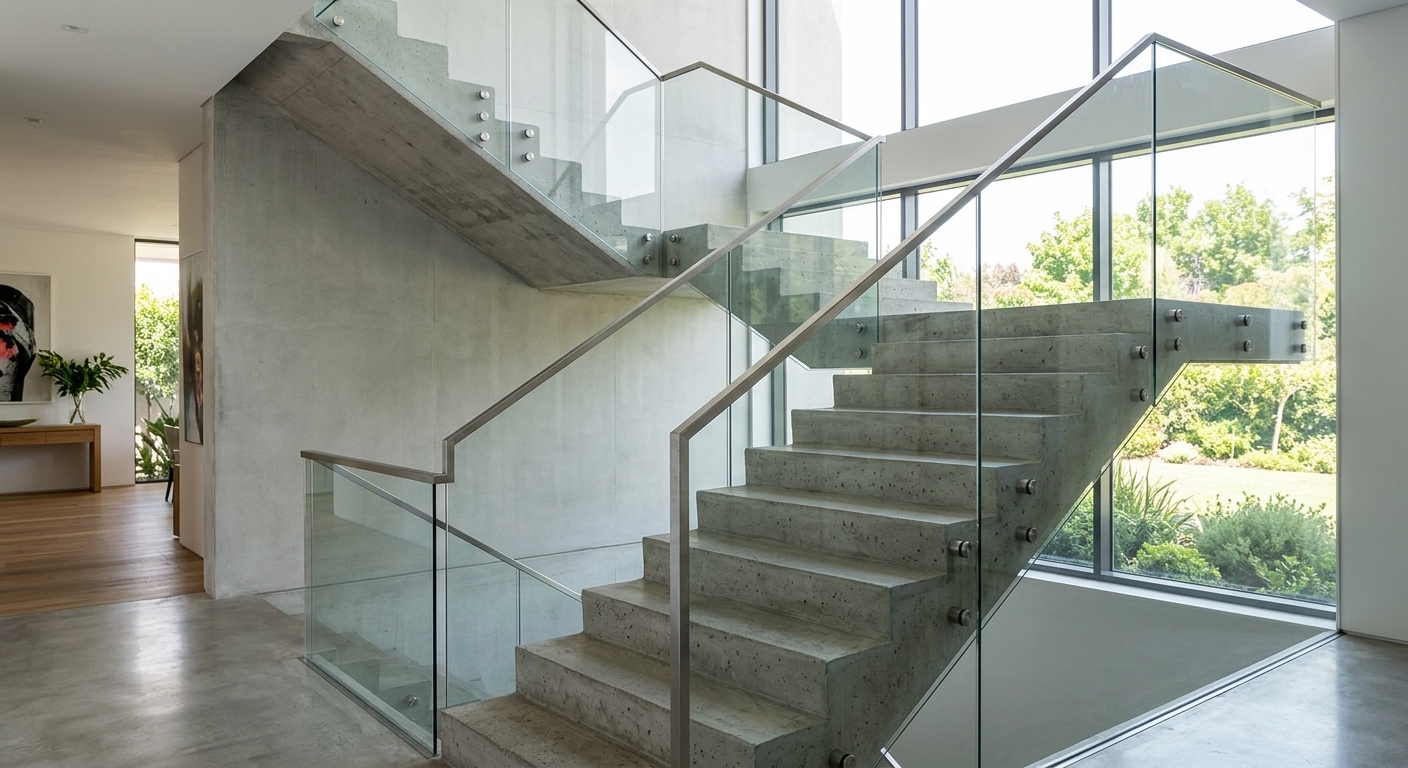

Бетонный монолитный марш
Жёсткость монолита — его преимущество: основание не «гуляет», и узел можно сделать прочным. Но та же жёсткость означает, что место заделки нужно готовить заранее и точно: после сверления отверстий под анкеры переносить узел уже накладно. Поэтому на бетоне особенно важны проект и разметка до начала работ.
Основные способы фиксации — в сверлёные отверстия (анкеры или химические анкеры), в заранее заложенные профиль или гильзы либо на торец марша через зажимной профиль.
| Способ | Особенность |
|---|---|
| Сверлёные отверстия (анкеры, химические анкеры) | Крепёж устанавливают в просверлённый бетон |
| Заложенные профиль или гильзы | Узел закладывают в монолит на этапе заливки |
| Торец марша через зажимной профиль | Стекло держится по нижней кромке на торце |
Узлы крепления выбирают под схему ограждения: со стойками или без стоек
При схеме со стойками металл воспринимает нагрузку и передаёт её на бетон через узлы крепления стоек. В безстоечной схеме стекло держится само — зажимным профилем по кромке или точечным крепежом в гнёзда, — и узлы становятся основными несущими элементами. От схемы зависит и сложность подготовки бетона: под стойки сверлят под каждый узел, под точечный крепёж готовят гнёзда по чертежу.
Стекло — закалённое или закалённый триплекс
На бетонной лестнице стекло работает в паре с жёстким основанием, поэтому безопасный материал обязателен: закалённое полотно прочнее обычного и при разрушении даёт тупые осколки, а закалённый триплекс дополнительно удерживает их плёнкой. Все вырезы и отверстия под крепёж делают до термической обработки — после закалки доработать стекло невозможно.
Точность разметки по бетону критична
На бетоне ошибка в разметке обходится дорого: отверстие сверлят в монолите, а стекло под него уже не подрежешь (обработка только до закалки). Поэтому узлы сверлят строго по чертежу, согласованному с замерами, а не «по месту». Правильный порядок — замер, чертёж, разметка на бетоне, сверление, установка — без попыток подогнать полотно на финале.
Высота ограждения и нагрузка
Высота внутренних маршей — от 850 мм (ГОСТ 25772-83, СНиП 31-06-2009), и это требование сохраняется независимо от того, насколько лёгким хочется сделать ограждение. Узлы крепления в бетоне герметизируют и защищают от коррозии: влага, попавшая в отверстие или стык, со временем разрушает крепёж и уплотнения, поэтому стык изолируют, а металл подбирают под условия.
Частые ошибки на бетонной лестнице
- Сверление без учёта арматуры. В монолите можно попасть в арматуру — точки крепления лучше сверлить по чертежу и проверять основание.
- Неподходящий тип анкера. Тип и схему крепежа подбирают под нагрузку и состояние бетона, а не по тому, что «оказалось под рукой».
- Разметка «на глаз». Без чертежа отверстия не совпадают с готовым стеклом, а подрезать его после закалки нельзя.
- Пропуск герметизации. Без защиты стыка влага проникает в отверстие и разрушает крепёж и уплотнение.
- Попытка подогнать стекло по месту. После закалки резка и сверление невозможны — все отверстия и вырезы делают до термообработки.
По теме также полезны разделы: Стеклянные ограждения из закалённого стекла на заказ, Проектирование и дизайн изделий из стекла, Монтаж и установка стеклянных изделий. Подробнее — на сайте Стекло системы.
Часто задаваемые вопросы
Как крепят стеклянные перила к бетонной лестнице?
В сверлёные отверстия (анкеры или химические анкеры), в заложенные в монолит профиль или гильзы или на торец марша через зажимной профиль. Способ выбирают под схему ограждения и нагрузку.
Чем химические анкеры отличаются от обычных?
Обычный анкер держит за счёт механического распора в бетоне, химический — за счёт клеевого состава, который связывает крепёж с монолитом. Тип подбирают под нагрузку и состояние бетона.
Почему подгонка стекла по месту невозможна?
Все вырезы и отверстия выполняют до закалки, после неё резать и сверлить стекло нельзя. Поэтому замер и чертёж делают заранее, а отверстия в бетоне сверлят по разметке, чтобы потом не подгонять полотно.
Какая высота ограждения на внутренней бетонной лестнице?
Внутренние марши — от 850 мм (ГОСТ 25772-83, СНиП 31-06-2009). Точное значение уточняют по нормам для конкретного случая.
Нужно ли герметизировать узлы в бетоне?
Да. Стыки герметизируют и защищают от коррозии: влага в отверстиях и узлах крепления ускоряет разрушение крепежа и уплотнений.
Вывод
Стеклянные перила на бетонной монолитной лестнице опираются на жёсткое основание, но именно поэтому требуют точного проекта: способ крепления, разметка и подготовка стекла должны быть согласованы заранее.
- Основание. Монолит удобен для надёжного крепления — анкеры, химические анкеры, заложенные гильзы или зажимной профиль на торце.
- Схема. Со стойками нагрузку несёт металл, без стоек — само стекло через профиль или точечный крепёж.
- Стекло. Закалённое или закалённый триплекс; все вырезы и отверстия — до закалки.
- Нормы и узлы. Высота от 850 мм (ГОСТ 25772-83, СНиП 31-06-2009), узлы герметизируют и защищают от коррозии.
Резюме: на бетоне перила держатся надёжно, если способ крепления, разметка и подготовка стекла сделаны по проекту до начала монтажа.
